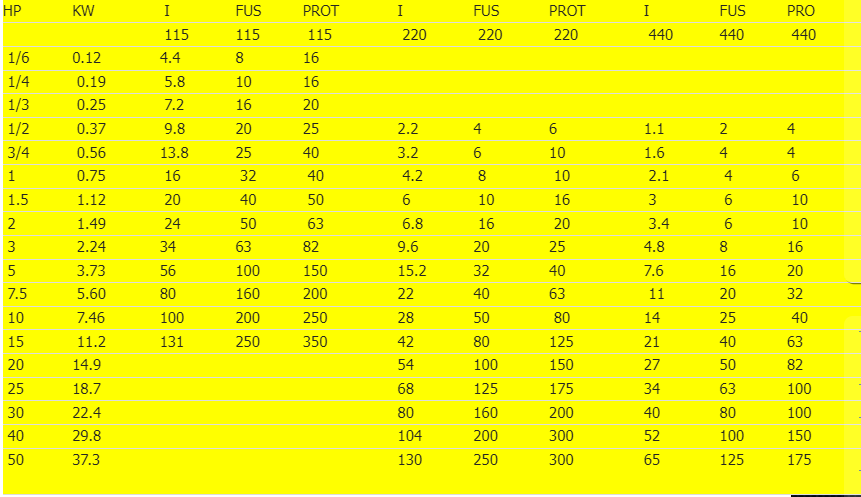

LA TABLA ANTERIOR NOS PROPORCIONA LA CORRIENTE QUE CONSUME UN MOTOR  EN LAS TENSIONES DE 115, 220 Y 440 VOLTS ASÍ COMO LA PROTECION QUE DEBE UTILIZAR YA SEA UTILIZANDO UN FUSIBLE O UN INTERRUPTOT TERMOMAGNETICO, LOS CUALES SE PUEDEN CALCULAR DE LA SIGUIENTE FORMA:

CORRIENTE  PARA UN MOTOR MONOFASICO O 115 V:

I_P= P/ E COS 0 N

DONDE EL SIGNIFICADO DE CADA UNA DE LAS LITERALES ES:

I_P= CORRIENTE NOMINAL O A PLENA CARGA QUE CONSUME UN MOTOR (AMPERS)
P= POTENCIA QUE DESARROLLA UN MOTOR (WATTS O KILOWATTS)
E= TENSION A LA QUE SE CONECTA EL MOTOR (VOLTS)
COS 0= FACTOR DE POTENCIA
N= RENDIMIENTO DEL MOTOR

LA CORRIENTE PARA UN MOTOR TRIFASICO CONECTADO A 220  O 440 vOLTS

SE AFECTA EN EL DENOMINADOR POR LA RAIZ CUADRADA DE 3, LA CUAL REPRESENTAREMOS EN LA ECUACION POR /3

I_P = P /  /3 E COS 0 N

NOTA: EL VALOR DE LAS LITERALES EL EL MISMO


EJEMPLO 1:
DETERMINAR LA CORRIENTE QUE CONSUME UN MOTOR MONOFASICO EL CUAL ESTA CONECTADO A UNA FUENTE DE ALIMENTACION DE 115 VOLTS Y TIENE UNA POTENCIA DE 1/2 H.P. EL CUAL TIENE UN FACTOR DE POTENCIA DE 0.6 EN ATRASO Y UN RENDIMIENTO DE 55%.
DATOS
MOTOR MONOFASICO                           CALCULO DE LA CORRIENTE
I_P= ?
E= 115 VOLTS                                        I_P = P / E COS 0 N
P= 1/2 H.P. = 370 WATTS
COS 0 = 0.6                                           I_P = 370 / 115*0.6*0.55
N= 0.55
                                                              I_P =  9.74 AMPERS

COMO PODEMOS OBSERVAR EL RESULTADO ES MUY SEMEJANTE AL DE LA TABLA ANTERIOR PARA UN MOTOR DE 1/2 H.P Y TENSION DE 115 VOLTS.


EJEMPLO 2.
 CALCULAR LA CORRIENTE QUE CONSUME UN MOTOR TRIFASICO QUE SE CONECATA A UNA TENSION DE 220 VOLTS , EL CUAL TIENE LOS SIGUIENTES DATOS DE PLACA: POTENCIA  5 H.P. ; FACTOR DE POTENCIA 0.65 EN ATRASO Y RENDIMIENTO DE 50%
DATOS
MOTOR TRIFASICO                               CALCULO DE LA CORRIENTE
I_P =?
E= 220                                                 I_P = P / /3 E COS 0 N
F.P.= 0.80
N= 0.80                                                  I_P =  3730 / 1.732*220*0.8*0.85
P= 3.73 KW = 5 H.P.
                                                             I_{P =} 15.29 AMPERS

DEBEMOS COMPARAR EL RESULTADO CON EL DE LA TABLA Y PODEMOS OBSERVAR QUE ES MUY SEMEJANTE AL DE UN MOTOR TRIFASICO DE 5H.P. Y TENSION DE 220 VOLTS

PROBLEMA DE TAREA
ENCONTRAR LA CORRIENTE QUE DEMANDA UN MOTOR TRIFASICO QUE SE CONECTA A UNA TENSION DE 440 VOLTS, EL CUAL SE UTILIZA PARA HACER TRABAJAR UN MOLINO Y TIENE UNA UNA POTENCIA DE 25 H.P.  CON UN RENDIMIENTO DE  75%  Y  COS 0 = 0.8
